當前位置：產品展示 > 重慶橡膠支座系列

重慶球冠圓板式橡膠支座
所屬分類：重慶橡膠支座系列
發布日期：2014-3-6
瀏覽：次
咨詢電話：183-3183-3482

特點：
支座頂面采用純橡膠球形表面，支座底部加設一圈D2.5毫米的半圓型環，它保留了變形各向同性的優點，又可克服安裝后易產生的偏壓，脫空等現象適用于一般橋梁，也適用于各種布置復雜的，縱坡較大（3-5%）的立交橋和高架橋，也可根據不同坡度調整球冠半徑。
分類：
1、球冠圓板式橡膠支座

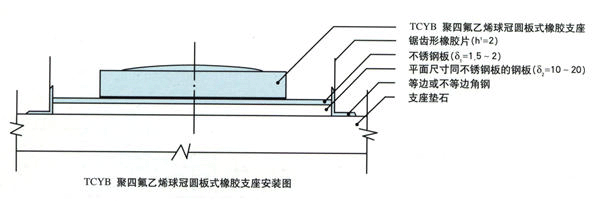

2、聚四氟乙烯球冠圓板式橡膠支座荷載等級80KN-3000KN

支座直徑D（mm）	100-150	400-450	500
球冠高（mm)	4	8	10

支座膠料物理機械性能（JT/T4-2004）

		氯丁橡膠	天然橡膠	三元乙丙橡膠
硬度（1RHD）		60±3	60±3	60±3
拉伸強度（MPa）		≥17.0	≥17.5	≥15.2
扯斷伸長率（%）		≥400	≥400	≥350
橡膠與鋼板接剝離強度（KN/M）		>7	>7	>7
脆性溫度 ℃		≤ -35	≤-50	≤-60
恒定壓縮變型（70℃×22h）%		≤20	≤25	≤25
耐臭層老化（試驗條件25-50pphm,20%伸長，40℃×96h）		無龜裂	無龜裂	無龜裂
熱空氣老化試驗	試驗條件（℃×h）	100×70	70×168	100×70
	拉伸強度降低率（%）	<15	<15	<15
	攫斷伸長率降低率（%）	<40	<20	<40
	硬度變化（IRHD）	<±15	±10	<±10
四氟板與橡膠剝離強度（KN/M）		>4	>4	>4

適用氣溫：
1、氯丁膠型：+60℃~-25℃
2、天在膠型：+60℃~-40℃
3、三元乙丙膠型：+60℃~-45℃

TCYB系列球冠圓板式橡膠支座規格表

直徑D(mm)	支座承載力N（KN）	支座總厚度h(mm)	采用允許承壓應力σ(MPa)	采用允許水平位△（mm)
100	79	14	10.0	7.0
		21		10.5
		28		14.0
150	177	21	10.0	10.5
		28		14.0
		35		17.5
		42		21.0
200	314	28	10.0	14.0
		35		17.5
		42		21.0
		49		24.5
		56		28.0
	393	31	12.5	16.1
		42		21.9
		53		27.7
250	490	28	10.0	14.0
		35		17.5
		42		21.0
		49		24.5
		56		28.0
	614	42	12.5	21.9
		53		27.7
		64		33.6
300	705	28	10.0	14.0
		35		17.5
		42		21.0
		49		24.5
		56		28.0
	884	42	12.5	21.9
		53		27.7
		64		33.6
		75		39.4
350	1203	53	12.5	27.7
		64		33.6
		75		39.4
		86		45.3

直徑D(mm)	支座承載力N（KN）	支座總厚度h(mm)	采用允許承壓應力σ(MPa)	采用允許水平位△（mm)
350	1203	57	12.5	29.9
		72		38.0
		87		46.0
400	1571	53	12.5	27.7
		64		33.6
		75		39.4
		86		45.3
		97		51.1
	1571	50	12.5	27.7
		64		35.8
		78		43.8
		92		51.8
	1571	57	12.5	29.9
		72		38.0
		87		46.0
		102		54.0
450	1988	53	12.5	27.7
		64		33.6
		75		39.4
		86		45.3
		97		51.1
	1988	50	12.5	27.7
		64		35.8
		78		43.8
		92		51.8
	1988	72	12.5	38.0
		87		46.0
		102		54.0
		117		62.0
500	2450	72	12.5	38.0
		87		46.0
		102		54.0
		117		62.0
		132		70.0
